"Posi-R"的特性
居里點(電阻轉變點)
在“Posi-R”的電阻溫度特性中,將電阻值2倍于25℃時電阻 值的溫度稱為居里點。溫度特性如第1圖的代表特性所示,具有各種特性,可根據 不同的用途對其特性進行選擇。

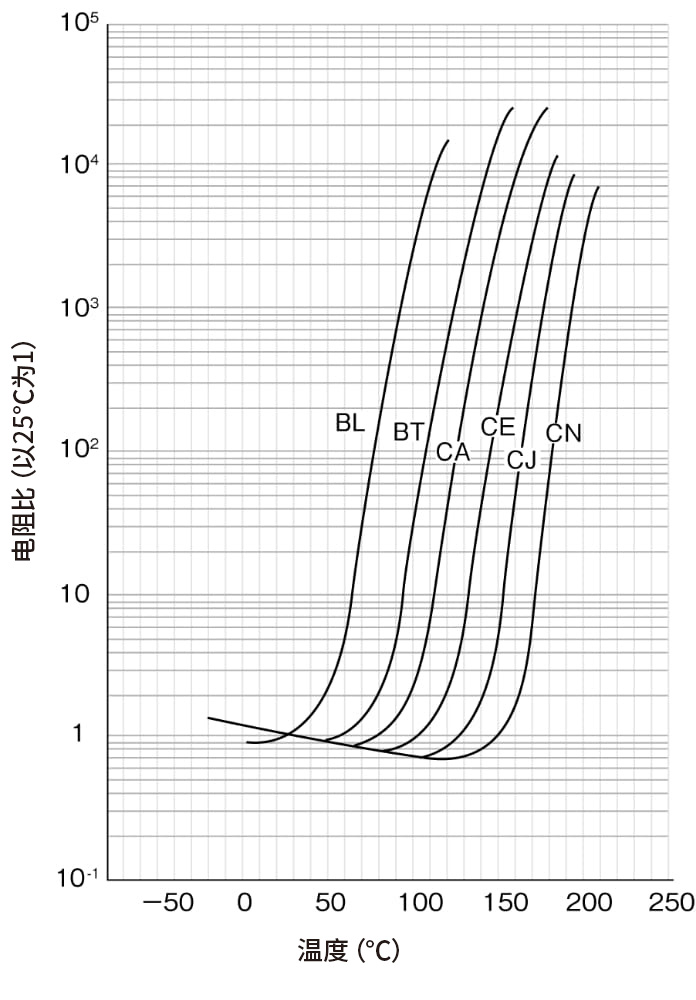

第1圖 電阻－溫度特性
溫度系數
溫度系數可在第2圖T1到T2之間電阻急劇上升的領域中按 直線部分的范圍計算得出。

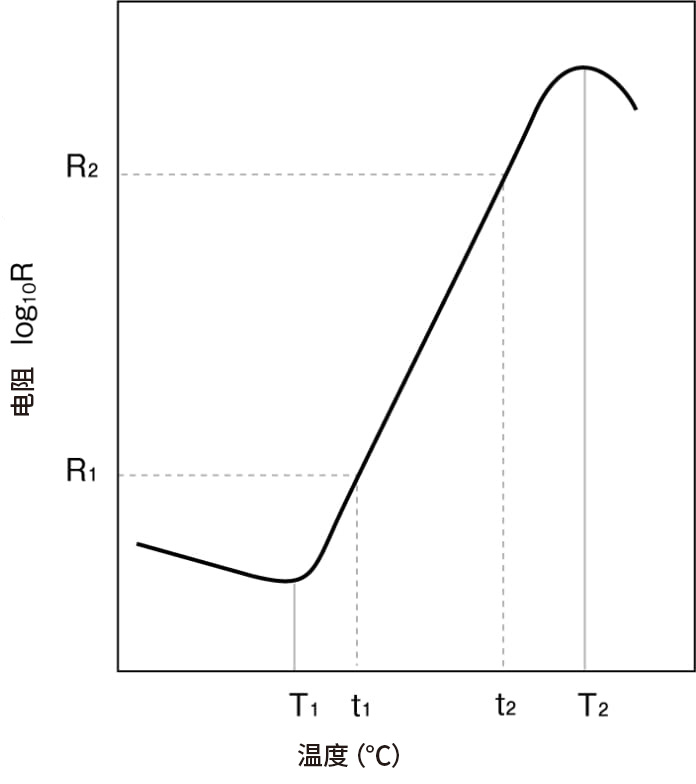

第2圖 “Posi-R”的溫度特性
最大突入電流
可安全使用的峰值電流（實效值），電流不得超過這個峰值。否則可能遭到破壞。
恢復時間
表示熱敏電阻Posi-R工作后的恢復特性的常數，開關斷開后，恢復到居里點（初始值的2倍電阻）為止的時間稱為恢復時間。
熱耗散系數
向熱敏電阻Posi-R供電達到熱平衡時，以下公式成立。
V?Ⅰ＝C（T1 ? T0）
- V
- 印加電壓 (V)
- I
- 平衡點電流 (A)
- C
- 熱耗散系數 (W/℃)
- T1
- 熱敏電阻Posi-R的平衡點溫度 (℃)
- T0
- 周邊溫度 (℃)
在已知熱耗散系數的情況下，如果代入電壓-電流特性的任意的電壓和當時的電流，就可以求出該電壓的平衡點溫度。此外，也容易求出向熱敏電阻Posi-R印加電壓V時的上升溫度 (T1 ? T0) 。
電壓電流特性
通過第3圖地電路向“Posi-R”印加電壓,"Posi-R”達到熱穩定時的電壓和電流的關系叫作電壓電流特性。
該特性如第4圖所示,根據歐姆定律,將電壓升至E1,則電流增加,溫度特性為居里點以下的領域。
E1到E2之間超過居里點,功耗保持在恒定的領域。
超過E2以上則為過大電壓,將會損壞“Posi-R”。
因此,“Posi-R”的使用電壓應為E2以下。
第3圖 測定回路
第4圖 電壓一電流特性
平衡點電流、平衡點電阻
將任意電壓施加到“Posi-R”上并使其熱穩定（約 30 秒）時的電流稱為平衡點電流，將施加的電壓除以平衡點電流所得的值稱為平衡點電阻。
電流—時間特性
在第5圖的電路中,將“Posi-R”與負荷電阻R串聯,印加第4 圖中E?以上的任意電壓,則“Posi-R”因通過的電流而自身發 熱,且溫度隨著時間的經過而上升,并在一定時間上超過 居里點,此時電流便會急劇減小。根據該電流的大小,可 按如圖第6圖所示改變電流的衰減時間。利用該特性,可以將其用于以下用途。
- 定時器用
- 電機啟動等的開關動作用
- 過電流保護用
另外,將第6圖的 I1, t1, I2, t2 表現為如第7圖所示的兩 對數圖表,則可以得到近似直線的圖表,由此可以求出電 路電流和衰減時間的關系。
不過,在用于定時器等進行限時動作的情況下,由于因周 圍條件的變化產生的影響會隨時間而增大,所以30秒以內 較為合適。

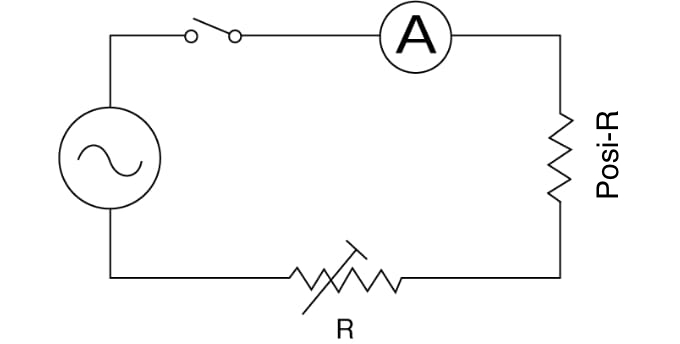

第5圖 測定回路

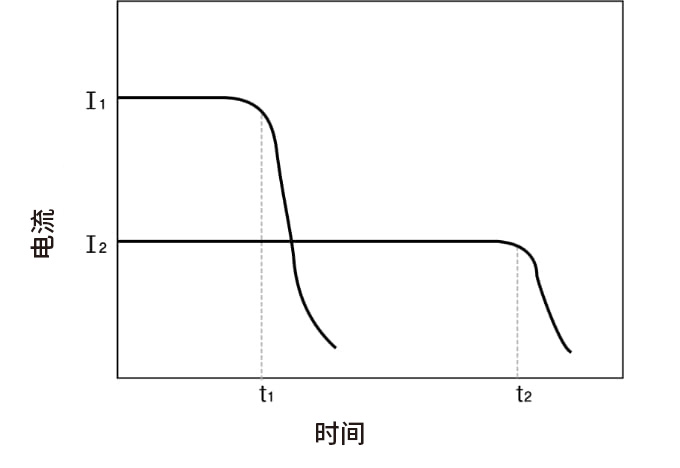

第6圖 電流一時間特性

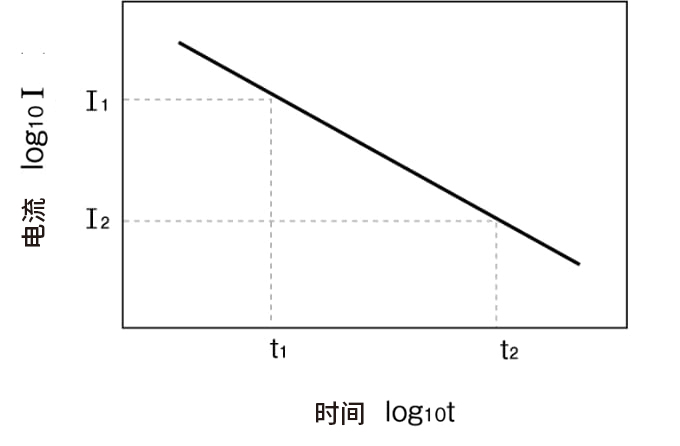

第7圖 電流一時間特性
