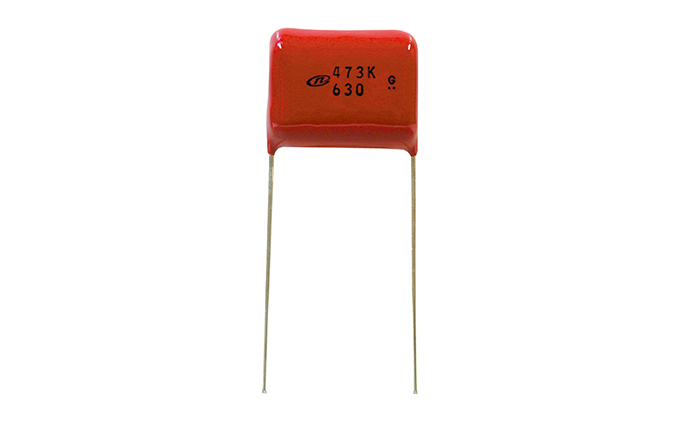

QXT 系列

薄膜電容器

高頻 大電流用

• 因?yàn)橐缘蛽p失且具有優良高頻特性的金屬化聚丙烯薄膜電容器為介質，最適用于高頻電路。
• 電極采用鋁箔無誘導結構，是低電感品。而且，因介質具有自愈性能，所以耐電壓性能優良。
• 封裝是經過液狀環氧樹脂浸漬和經過難燃性環氧樹脂浸泡的二層構造，所以具有優良的耐濕性。
• RoHS指令(2011/65/EU、(EU) 2015/863)已對應完畢。
• 用途 于轉換電源的部分共振用、高頻大電流用。（共振用、充放電用等）



產品指南

產品目錄
使用注意事項
訂貨單位／編帶
環保型產品／品號編碼體系表

篩選檢索

按系列名稱篩選

所有系列 EEC EXH QAK QAP QXK QXK-(ZH) QXL QXP QXT QYX

按產品編號篩選

形狀

所有形狀

浸漬型

編帶型

盒型

重置

狀態

狀態

新增品

量產品

新設計非推薦品

最終訂貨受理品

停產品

重置

類別下限/上限溫度[℃]

類別下限溫度[℃]

-40

(28)

類別上限溫度[℃]

105

(28)

重置

直流 or 交流

ALL

(28)

DC

(28)

重置

額定電壓（V）

400

(14)

630

(14)

重置

額定靜電容量（μ F）

0.0068

(2)

0.0100

(4)

0.0150

(4)

0.0220

(4)

0.0330

(4)

0.0470

(4)

0.0680

(4)

0.1000

(2)

重置

產品幅度 : W（mm）

19

(18)

24

(10)

重置

產品厚度 : T（mm）

5.4

(2)

6.0

(2)

6.1

(2)

6.8

(2)

7.0

(2)

7.8

(2)

7.9

(2)

8.2

(2)

9.0

(2)

9.3

(4)

9.6

(2)

10.5

(2)

12.5

(2)

重置

產品高度 : L（mm）

12.9

(2)

13.5

(2)

13.6

(2)

14.3

(2)

14.5

(2)

15.4

(2)

15.7

(2)

16.8

(2)

17.1

(2)

17.7

(2)

18.8

(2)

19.1

(2)

20.3

(2)

22.3

(2)

重置

額定靜電容量容許差（%）

ALL

(28)

-40~105

(28)

重置

All search criteria

重置 檢索

28 檢索結果

Results per page :

10 20 50 100

只已選編號 :

顯示列表 下載列表 解除選擇

重設篩選條件

選擇顯示項

選擇顯示項

顯示項

全選

類別下限溫度[℃]

類別上限溫度[℃]

額定電壓（V）

直流 or 交流

額定靜電容量（μ F）

額定靜電容量容許差（%）

產品幅度 : W（mm）

產品厚度 : T（mm）

產品高度 : L（mm）

介質正切

參考重量[g]

最小包裝單位

產品類別

產品概要

品種

品種電極結構

顯示所有項 隱藏所有項 反映

Cancel

全選	系列名稱	產品編號	狀態	類別下限溫度[℃]	類別上限溫度[℃]	額定電壓（V）	直流 or 交流	額定靜電容量（μ F）	額定靜電容量容許差（%）	產品幅度 : W（mm）	產品厚度 : T（mm）	產品高度 : L（mm）	介質正切	參考重量[g]	最小包裝單位	產品類別	產品概要	品種	品種電極結構
	QXT	QXT2G103KRP7FM	量產產品	-40	105	400	DC	0.0100	-10~10	19	5.4	12.9	0.1	1.10	1000	塑料薄膜電容器	高頻用大電流產品（成型切割型）	浸漬型	蒸鍍電極類型
	QXT	QXT2G103KRPT	量產產品	-40	105	400	DC	0.0100	-10~10	19	5.4	12.9	0.1	1.10	1000	塑料薄膜電容器	高頻用大電流產品	浸漬型	蒸鍍電極類型
	QXT	QXT2G153KRP7FM	量產產品	-40	105	400	DC	0.0150	-10~10	19	6.1	13.6	0.1	1.50	1000	塑料薄膜電容器	高頻用大電流產品（成型切割型）	浸漬型	蒸鍍電極類型
	QXT	QXT2G153KRPT	量產產品	-40	105	400	DC	0.0150	-10~10	19	6.1	13.6	0.1	1.50	1000	塑料薄膜電容器	高頻用大電流產品	浸漬型	蒸鍍電極類型
	QXT	QXT2G223KRP7FM	量產產品	-40	105	400	DC	0.0220	-10~10	19	7.0	14.5	0.1	1.84	1000	塑料薄膜電容器	高頻用大電流產品（成型切割型）	浸漬型	蒸鍍電極類型
	QXT	QXT2G223KRPT	量產產品	-40	105	400	DC	0.0220	-10~10	19	7.0	14.5	0.1	1.84	1000	塑料薄膜電容器	高頻用大電流產品	浸漬型	蒸鍍電極類型
	QXT	QXT2G333KRP7FM	量產產品	-40	105	400	DC	0.0330	-10~10	19	8.2	15.7	0.1	3.13	1000	塑料薄膜電容器	高頻用大電流產品（成型切割型）	浸漬型	蒸鍍電極類型
	QXT	QXT2G333KRPT	量產產品	-40	105	400	DC	0.0330	-10~10	19	8.2	15.7	0.1	3.13	1000	塑料薄膜電容器	高頻用大電流產品	浸漬型	蒸鍍電極類型
	QXT	QXT2G473KRP7FM	量產產品	-40	105	400	DC	0.0470	-10~10	19	9.6	17.1	0.1	3.99	1000	塑料薄膜電容器	高頻用大電流產品（成型切割型）	浸漬型	蒸鍍電極類型
	QXT	QXT2G473KRPT	量產產品	-40	105	400	DC	0.0470	-10~10	19	9.6	17.1	0.1	3.99	1000	塑料薄膜電容器	高頻用大電流產品	浸漬型	蒸鍍電極類型
