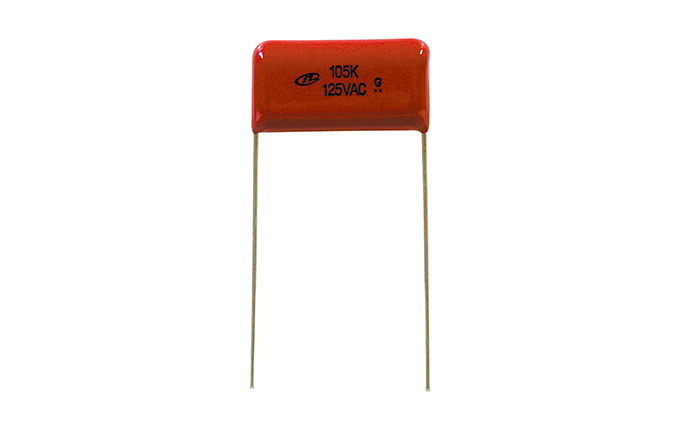

QXL 系列

薄膜電容器

交流電源用電氣用品 安全法引用品

• 是一種采用了以金屬化聚酯薄膜作為電介質的無誘導結構、且具有自愈性能、高頻特性優良的小型輕量高可靠性產品。
• 封裝是經過液狀環氧樹脂浸漬和經過難燃性環氧樹脂浸泡的二層構造，所以具有優良的耐濕性。
• 采用最新制造技術、實現小型輕量化的大容量范圍標準系列產品。
• 最適用于電源電路的防噪音用途。
• RoHS指令(2011/65/EU、(EU) 2015/863)已對應完畢。



產品指南

產品目錄
使用注意事項
訂貨單位／編帶
環保型產品／品號編碼體系表

篩選檢索

按系列名稱篩選

所有系列 EEC EXH QAK QAP QXK QXK-(ZH) QXL QXP QXT QYX

按產品編號篩選

形狀

所有形狀

浸漬型

編帶型

盒型

重置

狀態

狀態

新增品

量產品

新設計非推薦品

最終訂貨受理品

停產品

重置

類別下限/上限溫度[℃]

類別下限溫度[℃]

-40

(44)

類別上限溫度[℃]

105

(44)

重置

直流 or 交流

ALL

(44)

AC

(44)

重置

額定電壓（V）

125

(22)

250

(22)

重置

額定靜電容量（μ F）

0.010

(2)

0.015

(2)

0.022

(4)

0.033

(4)

0.047

(4)

0.068

(4)

0.100

(4)

0.150

(4)

0.220

(4)

0.330

(4)

0.470

(4)

0.680

(2)

1.000

(2)

重置

產品幅度 : W（mm）

11.0

(10)

13.5

(14)

18.5

(14)

25.5

(6)

重置

產品厚度 : T（mm）

4.3

(2)

4.4

(2)

4.6

(2)

4.7

(2)

5.1

(4)

5.8

(4)

5.9

(2)

6.4

(4)

6.5

(2)

6.7

(2)

6.8

(2)

7.1

(2)

7.6

(2)

7.7

(2)

7.9

(2)

8.0

(2)

9.1

(2)

9.4

(2)

9.6

(2)

重置

產品高度 : L（mm）

7.9

(2)

8.2

(2)

8.8

(2)

9.5

(4)

9.8

(2)

10.4

(2)

10.8

(2)

11.1

(2)

11.5

(2)

11.6

(2)

11.9

(2)

12.2

(2)

12.9

(2)

13.7

(4)

14.3

(2)

15.3

(4)

15.9

(2)

16.7

(2)

18.2

(2)

重置

額定靜電容量容許差（%）

ALL

(44)

-40~105

(44)

重置

All search criteria

重置 檢索

44 檢索結果

Results per page :

10 20 50 100

只已選編號 :

顯示列表 下載列表 解除選擇

重設篩選條件

選擇顯示項

選擇顯示項

顯示項

全選

類別下限溫度[℃]

類別上限溫度[℃]

額定電壓（V）

直流 or 交流

額定靜電容量（μ F）

額定靜電容量容許差（%）

產品幅度 : W（mm）

產品厚度 : T（mm）

產品高度 : L（mm）

介質正切

參考重量[g]

最小包裝單位

產品類別

產品概要

品種

品種電極結構

顯示所有項 隱藏所有項 反映

Cancel

全選	系列名稱	產品編號	狀態	類別下限溫度[℃]	類別上限溫度[℃]	額定電壓（V）	直流 or 交流	額定靜電容量（μ F）	額定靜電容量容許差（%）	產品幅度 : W（mm）	產品厚度 : T（mm）	產品高度 : L（mm）	介質正切	參考重量[g]	最小包裝單位	產品類別	產品概要	品種	品種電極結構
	QXL	QXL2B223KTP7FG	量產產品	-40	105	125	CONT_AC	0.022	-10~10	11.0	4.3	7.9	0.8	0.45	1000	塑料薄膜電容器	電氣用品安全法對應產品（成型切割型）	浸漬型	蒸鍍電極類型
	QXL	QXL2B223KTPT	量產產品	-40	105	125	CONT_AC	0.022	-10~10	11.0	4.3	7.9	0.8	0.45	1000	塑料薄膜電容器	電氣用品安全法合規產品	浸漬型	蒸鍍電極類型
	QXL	QXL2B333KTP7FG	量產產品	-40	105	125	CONT_AC	0.033	-10~10	11.0	4.6	8.2	0.8	0.51	1000	塑料薄膜電容器	電氣用品安全法對應產品（成型切割型）	浸漬型	蒸鍍電極類型
	QXL	QXL2B333KTPT	量產產品	-40	105	125	CONT_AC	0.033	-10~10	11.0	4.6	8.2	0.8	0.51	1000	塑料薄膜電容器	電氣用品安全法合規產品	浸漬型	蒸鍍電極類型
	QXL	QXL2B473KTP7FG	量產產品	-40	105	125	CONT_AC	0.047	-10~10	11.0	5.1	8.8	0.8	0.56	1000	塑料薄膜電容器	電氣用品安全法對應產品（成型切割型）	浸漬型	蒸鍍電極類型
	QXL	QXL2B473KTPT	量產產品	-40	105	125	CONT_AC	0.047	-10~10	11.0	5.1	8.8	0.8	0.56	1000	塑料薄膜電容器	電氣用品安全法合規產品	浸漬型	蒸鍍電極類型
	QXL	QXL2B683KTP7FG	量產產品	-40	105	125	CONT_AC	0.068	-10~10	11.0	5.8	9.5	0.8	0.78	1000	塑料薄膜電容器	電氣用品安全法對應產品（成型切割型）	浸漬型	蒸鍍電極類型
	QXL	QXL2B683KTPT	量產產品	-40	105	125	CONT_AC	0.068	-10~10	11.0	5.8	9.5	0.8	0.78	1000	塑料薄膜電容器	電氣用品安全法合規產品	浸漬型	蒸鍍電極類型
	QXL	QXL2B104KTP7FG	量產產品	-40	105	125	CONT_AC	0.100	-10~10	11.0	6.8	10.4	0.8	0.93	1000	塑料薄膜電容器	電氣用品安全法對應產品（成型切割型）	浸漬型	蒸鍍電極類型
	QXL	QXL2B104KTPT	量產產品	-40	105	125	CONT_AC	0.100	-10~10	11.0	6.8	10.4	0.8	0.93	1000	塑料薄膜電容器	電氣用品安全法合規產品	浸漬型	蒸鍍電極類型
