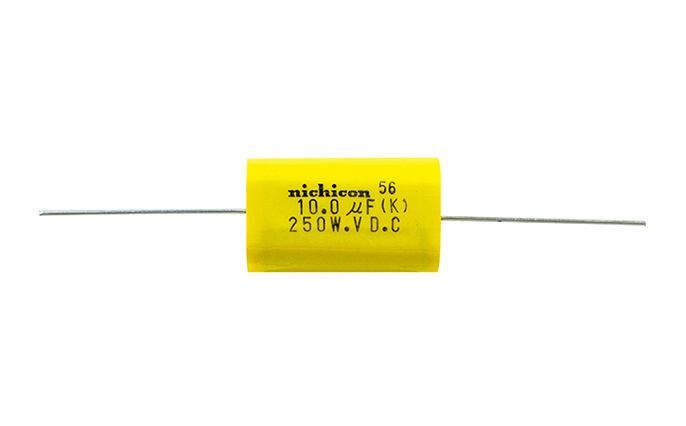

QAK 系列

※4 最終訂單接受產品
（請檢查最終訂單截止日期）

薄膜電容器

編帶型小型標準品

• 是使用金屬化聚酯薄膜作為電介質的大容量束帶型標準品、具有自愈性能的高可靠性品。
• 采用聚酯膠帶進行封裝并通過環氧樹脂對兩個端面進行封口,具有良好的機械強度、耐濕特性。
• 因采用管狀結構,所以還可制作大容量型產品的制作,可廣泛應用于機器等多種用途。
• RoHS指令(2011/65/EU、(EU) 2015/863) 已對應完畢。
• 用途 在一般電子機器、通訊設備的用途上,除了可廣泛應用于濾波器直流截?cái)?、?fù)合電路等之外,還可用于電機啟動、充放電電路及照明器具等的交流電路。
• 此外,用于交流電路中時,根據電路條件的不同,有時會發生故障、出現發熱、放電等現 象。詳情請咨詢我們。



產品指南

產品目錄
使用注意事項
訂貨單位／編帶
環保型產品／品號編碼體系表

篩選檢索

按系列名稱篩選

所有系列 EEC EXH QAK QAP QXK QXK-(ZH) QXL QXP QXT QYX

按產品編號篩選

形狀

所有形狀

浸漬型

編帶型

盒型

重置

狀態

狀態

新增品

量產品

新設計非推薦品

最終訂貨受理品

停產品

重置

類別下限/上限溫度[℃]

類別下限溫度[℃]

-40

(54)

類別上限溫度[℃]

85

(54)

重置

直流 or 交流

ALL

(54)

DC

(54)

重置

額定電壓（V）

250

(18)

400

(16)

630

(20)

重置

額定靜電容量（μ F）

0.10

(2)

0.15

(2)

0.22

(2)

0.33

(4)

0.47

(6)

0.68

(6)

1.00

(6)

1.50

(6)

2.20

(6)

3.30

(6)

4.70

(4)

6.80

(2)

10.00

(2)

重置

產品幅度 : W（mm）

25

(10)

30

(18)

35

(10)

40

(6)

41

(2)

46

(4)

52

(4)

重置

產品厚度 : T（mm）

5.5

(2)

6.0

(2)

7.0

(2)

7.5

(6)

8.0

(2)

8.5

(2)

9.0

(4)

9.5

(4)

10.5

(2)

11.0

(4)

11.5

(2)

12.0

(2)

12.5

(2)

13.0

(2)

13.5

(4)

16.0

(2)

16.5

(2)

17.0

(2)

18.0

(2)

18.5

(2)

22.5

(2)

重置

產品高度 : L（mm）

12.0

(2)

12.5

(2)

13.0

(2)

14.0

(2)

15.5

(4)

16.0

(2)

16.5

(2)

17.0

(4)

17.5

(2)

18.5

(2)

19.0

(4)

19.5

(2)

21.0

(2)

21.5

(2)

22.0

(2)

22.5

(4)

23.0

(2)

25.0

(2)

25.5

(2)

26.5

(2)

27.5

(2)

28.0

(2)

31.5

(2)

重置

額定靜電容量容許差（%）

ALL

(54)

-40~85

(54)

重置

All search criteria

重置 檢索

54 檢索結果

Results per page :

10 20 50 100

只已選編號 :

顯示列表 下載列表 解除選擇

重設篩選條件

選擇顯示項

選擇顯示項

顯示項

全選

類別下限溫度[℃]

類別上限溫度[℃]

額定電壓（V）

直流 or 交流

額定靜電容量（μ F）

額定靜電容量容許差（%）

產品幅度 : W（mm）

產品厚度 : T（mm）

產品高度 : L（mm）

介質正切

參考重量[g]

最小包裝單位

產品類別

產品概要

品種

品種電極結構

顯示所有項 隱藏所有項 反映

Cancel

全選	系列名稱	產品編號	狀態	類別下限溫度[℃]	類別上限溫度[℃]	額定電壓（V）	直流 or 交流	額定靜電容量（μ F）	額定靜電容量容許差（%）	產品幅度 : W（mm）	產品厚度 : T（mm）	產品高度 : L（mm）	介質正切	參考重量[g]	最小包裝單位	產品類別	產品概要	品種	品種電極結構
	QAK	QAK2E474KTP	最終訂單項目	-40	85	250	DC	0.47	-10~10	25	5.5	12.0	1	1.65	1000	塑料薄膜電容器	小標準品	膠帶纏繞型	蒸鍍電極類型
	QAK	QAK2E684KTP	最終訂單項目	-40	85	250	DC	0.68	-10~10	25	7.0	13.0	1	3.04	1000	塑料薄膜電容器	小標準品	膠帶纏繞型	蒸鍍電極類型
	QAK	QAK2E105KTP	最終訂單項目	-40	85	250	DC	1.00	-10~10	25	7.5	15.5	1	3.20	1000	塑料薄膜電容器	小標準品	膠帶纏繞型	蒸鍍電極類型
	QAK	QAK2E155KTP	最終訂單項目	-40	85	250	DC	1.50	-10~10	30	8.0	16.0	1	3.33	800	塑料薄膜電容器	小標準品	膠帶纏繞型	蒸鍍電極類型
	QAK	QAK2E225KTP	最終訂單項目	-40	85	250	DC	2.20	-10~10	30	9.5	17.5	1	4.52	700	塑料薄膜電容器	小標準品	膠帶纏繞型	蒸鍍電極類型
	QAK	QAK2E335KTP	最終訂單項目	-40	85	250	DC	3.30	-10~10	35	9.5	19.5	1	5.85	500	塑料薄膜電容器	小標準品	膠帶纏繞型	蒸鍍電極類型
	QAK	QAK2E475KTP	最終訂單項目	-40	85	250	DC	4.70	-10~10	35	12.0	21.5	1	8.47	300	塑料薄膜電容器	小標準品	膠帶纏繞型	蒸鍍電極類型
	QAK	QAK2E685KTP	最終訂單項目	-40	85	250	DC	6.80	-10~10	40	13.5	22.5	1	12.07	250	塑料薄膜電容器	小標準品	膠帶纏繞型	蒸鍍電極類型
	QAK	QAK2E106KTP	最終訂單項目	-40	85	250	DC	10.00	-10~10	40	16.5	25.5	1	17.24	200	塑料薄膜電容器	小標準品	膠帶纏繞型	蒸鍍電極類型
	QAK	QAK2E474JTP	最終訂單項目	-40	85	250	DC	0.47	-5~5	25	5.5	12.0	1	1.65	1000	塑料薄膜電容器	小標準品	膠帶纏繞型	蒸鍍電極類型
